在线磁通测量仪
产品应用:

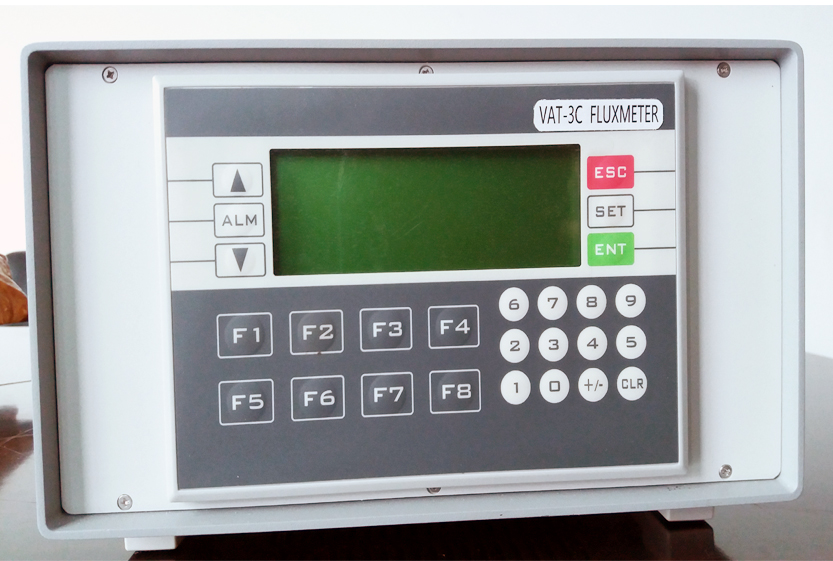

VAT-3C数字磁通计是利用电子积分原理制成、数字显示被测磁通量大小的仪器，它可对磁性材料进行检测，不仅可测量磁通量值还可以对磁性产品的性能进行在线检测，从而达到控制产品质量目的，这台仪器是专门为充磁过程中需要进行在线磁通测量而设计的。
产品特点:
二、使用环境及物理性能
温度范围：5℃-40℃
湿度范围：20%—80%
供电电源：220VAC，50HZ
显示方式：3½位LCD，显示绝对值值。
仪器尺寸：210mm*120mm*270mm
仪器重量：4kg
预热时间：15min
包装运输条件：温度范围：-25℃—55℃
湿度范围：20%—80%
外观：应无明显变形及机械损伤，字迹清晰
三、工作原理
本系列磁通计是采用电磁感应原理，电子积分的方法测量磁场源的磁通量。
- 产品详情
- 留言

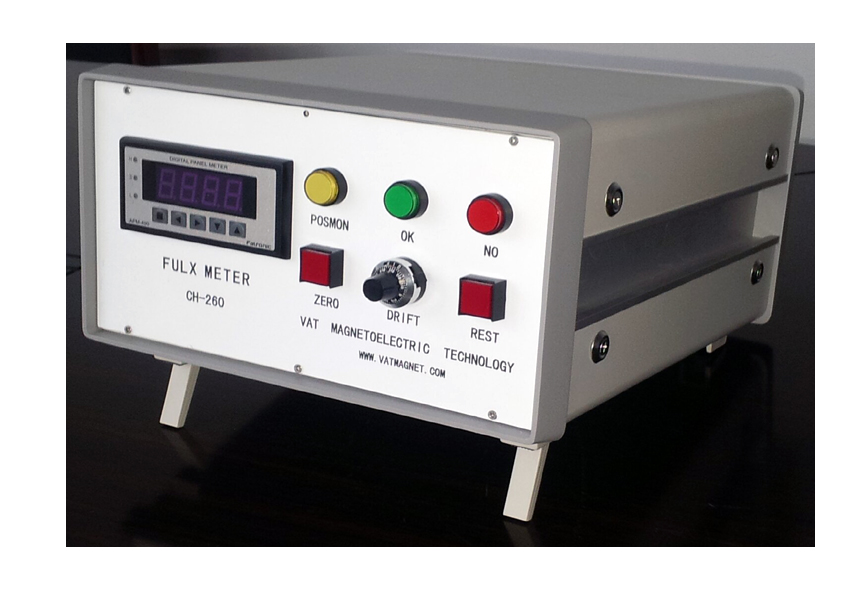

1、 将测量线圈的两端连接仪器前面板的信号输入端，再按下仪器后面板的电源开关，前面板“显示部分”（LED）亮，预热5分钟;
2、 漂移调节：选择合适的量程，按下复位键，显示部分可能有数字变化，并从正向（或负向）方向一直增加（这是积分器漂移也被累加的缘故），当用调零电位器对漂移进行调节，如数值向负向方向变化则将旋钮向正方向旋转，反之需方向调节，直至显示为零。
3、 量程开关说明：正常测量情况下，量程开关处于弹出位置，当磁通量超出这个范围时，将显示“1”就是满量程，这时需要按下量程开关，将量程扩大7.8倍。
4、 测量扬声器磁路磁通的步骤：
（1）接上与扬声器极芯配套的音圈，再做好一个手柄，使操作方便
（2）将音圈插入磁间隙中，按一下复位开关，然后拉出，面板显示的读数即为磁通量
5、 积分信号显示，按“复位”开关清楚前一次的信号显示，输入一次电压脉冲信号，看清该脉冲信号被积分后的电压读数，随即按复位键。用线圈测量永磁材料的磁通量步骤为：1、将磁体放入线圈2、按下复零按钮3、将线圈远离磁体，此时显示的数值既为磁体的磁通量值。
一、 磁通计应用
磁通计可连接单线圈或亥姆霍磁线圈来测量磁体的磁通量。
用磁瓦工装测量（非机器标配测试工装）
测量步骤：
1、 按照磁瓦或磁片的长宽尺寸调节右图位置3,4的调节按钮，使得上下位置的标尺的示值等于磁体的宽度的一半，左右位置的标尺的示值等于磁体的长度的一半。
2、 将磁体放在如右图位置，并将磁体顶角紧靠在直角位置上。
3、将磁通计的复零按钮按一下，使得磁通计的数据显示为零，然后拿走磁体，此时磁通计显示的数据为将磁体的工作磁通量。
用亥姆霍磁线圈测量（非机器标配测试工装）
测量步骤：
1、 将线圈的信号输出端同磁通计的信号输入端连接，调节线圈内部的平台位置使平台的高度合适于测量的要求。（合适的高度为将样品放入线圈后，样品的中心线正好对准线圈观察孔的中心。
2、 将样品放置在线圈中心，将磁通计的复零按钮按一下，使得磁通计的数据显示为零，然后拿走磁体，此时磁通计显示的数据为该磁体的工作磁通量。
用亥姆霍磁线圈测量样品的B值的原理和公式
该线圈原本用来在线圈的中心0.2半径的区域内产生的一个均匀磁场，由于磁电转换是可逆的，所以如果在该线圈的均匀区域内放置一个一对极的磁体，则可通过测量该磁体在线圈中的磁通变化，用以下公式算出该磁体的B值。
B=磁通量*C/V
B:磁感应强度（Gs）
磁通量（Maxwell）
C：线圈常数（cm）
V：样品体积（cm³）
1mwb=100000*Maxwell=10*5maxwell
二、 注意事项
本系列磁通计利用电磁感应原理，因此在输入端往往需用探测线圈产生讯号后输入到主机内，因客户的要求不同，线圈常数NS均不同，因此，本公司可接受用户定做线圈的要求。
